5V升24V 6A大电流无频闪PWM调光升压恒流LED驱动芯片FP7208,太阳能灯带方案

2024-07-09 #智能家居

前言

太阳能灯串是是一种利用太阳能发电的高效照明装置,由多个太阳能灯泡串联而成的环保节能照明设备,而如何提高其照明效果,延长使用时间,则是让人们关注的焦点。FP7208作为一款高效的升压芯片,在太阳能灯串的应用上能够发挥出色的作用。本文将从FP7208在太阳能灯串升压照明上的应用方案展开探讨,为您详细分析其优势、工作原理和应用领域等内容。


一、太阳能灯串的工作原理

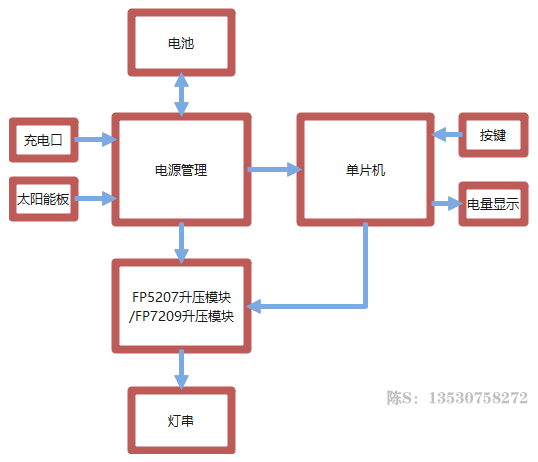

太阳能灯串的结构主要包括太阳能电池板、控制电路板、电池以及灯串组成。原理图如下:

太阳能电池板是太阳能灯串的关键部件,它由多个光敏电池组成,吸收太阳光后产生电能,这些电能通过控制电路板存储进电池中,或者直接驱动LED灯串发光。太阳能灯串一般配备有电池或储能装置,以便在夜间或阴天也能正常工作。

二、太阳能灯串的恒流/恒压方案芯片介绍

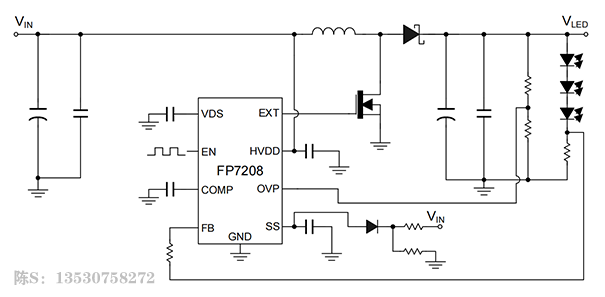

  1. FP7208恒流输出应用电路:

FP7208是一颗非同步升压LED驱动芯片。输入电压范围2.8V-24V,支持单节锂电池供电。误差放大器的非反相输入端连接到一个0.2V的参考电压。它具有由外部电容器设置的可编程的软启动时间,以及由外部电阻设置的过电压保护。LED电流可以通过一个连接到EN针脚的外部信号来调整。EN引脚接受直流电压或PWM信号。

我们这个驱动板的参数是输入3.7V/5V,输出24V 100mA。

FP7208参数如下:

工作电压:2.8V-24V

反馈电压:0.2V

低关机耗电流:<6uA

软启动可调

芯片保护功能:UVP、OVP、OTP

2.8V-24V的芯片工作电压,使得FP7208完全匹配太阳能灯串单节或多节锂电池供电工作。极低的反馈电压,使得电路转换效率得到提升,同时较低的芯片待机电流,减少了电路非必要的功耗。

三、太阳能灯串的应用领域

太阳能灯串的应用领域广泛,适用于室内和室外的各种照明需求。

  1. 室外:太阳能灯串可以用于花园、庭院、露台等场所的景观照明,为绿化环境增添夜晚的美感。
  2. 室内:太阳能灯串可以作为室内装饰灯使用,营造温馨和浪漫的氛围,也可作为应急灯具备用,为停电时提供基本照明。
  3. 太阳能灯串也可用于路灯、广告牌等公共设施的照明,为人们出行和宣传提供便利。


总结

综上所述,这种采用PWM内部转模拟控制的太阳能灯串升压照明方案,不仅能很好地解决电压不稳定、频闪等问题,还能节约能源、降低电费,符合现代环保理念,具备可持续发展的潜力。除了太阳能灯串外,也适用于各种室内外照明需求,如台灯,车灯,应急灯等领域。
