【FP7208-升压恒流一切五摄影灯调光方案】 锂电池1-4串供电、PD电压5-20V供电，升压恒流

方案背景

在LED照明行业中，灯光的调光效果一直备受关注。为了满足不同照明需求，我司推出一款全新RGBWY五路调光调色方案。

采用单节锂电池LED升压恒流驱动调光芯片FP7208，实现了多路调光控制的同时，通过PWM内部转模拟调光技术，有效消除了频闪顾虑，让灯光稳定柔和，呈现出低亮无抖动的效果。

一、RGBWY五路调光调色应用芯片，介绍如下

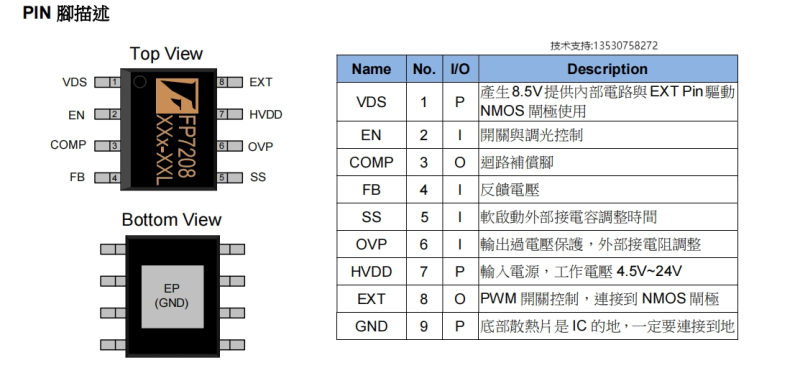

FP7208 是一颗远翔科技推出的非同步升压 LED 驱动 IC，控制外部开关 NMOS，输入低启动电压 2.5V，工作电压 4.5V，VFB 反馈电压 0.2V，反馈电压低，取样电阻功率损耗也降低，整体转换效率提升。软启动时间透过外部电容调整，LED 开路保护透过外部电阻调整；调光控制 EN Pin，可以实现线性与数位调光，可以满足大功率小体积无频闪多路调光的所有需求，符合这个市场应用特点。

芯片参数

1. 启动电压 2.5V
2. 工作电压范围 4.5V~24V
3. VFB 反馈电压 0.2V
4. 电压与PWM调光控制
5. 固定工作频率 300kHz
6. 可调软启动时间
7. 保护功能：OVP，OTP

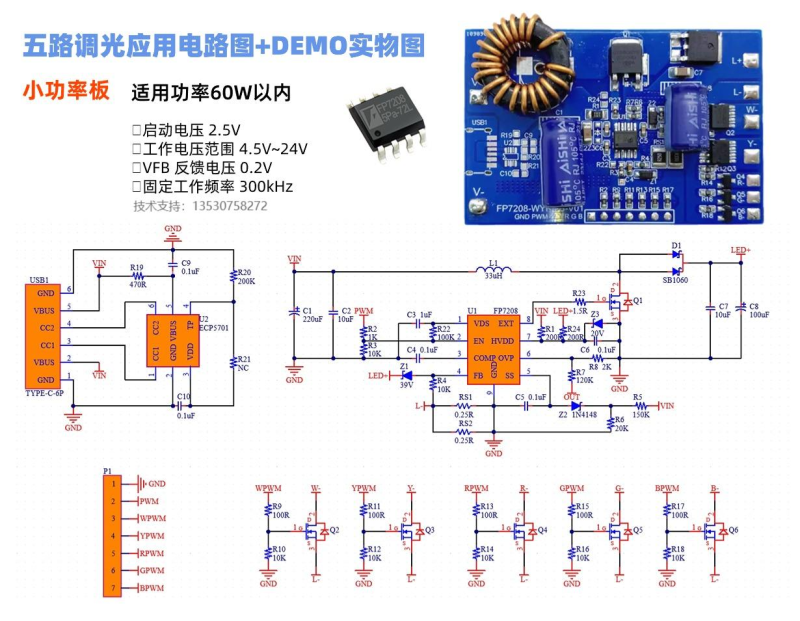

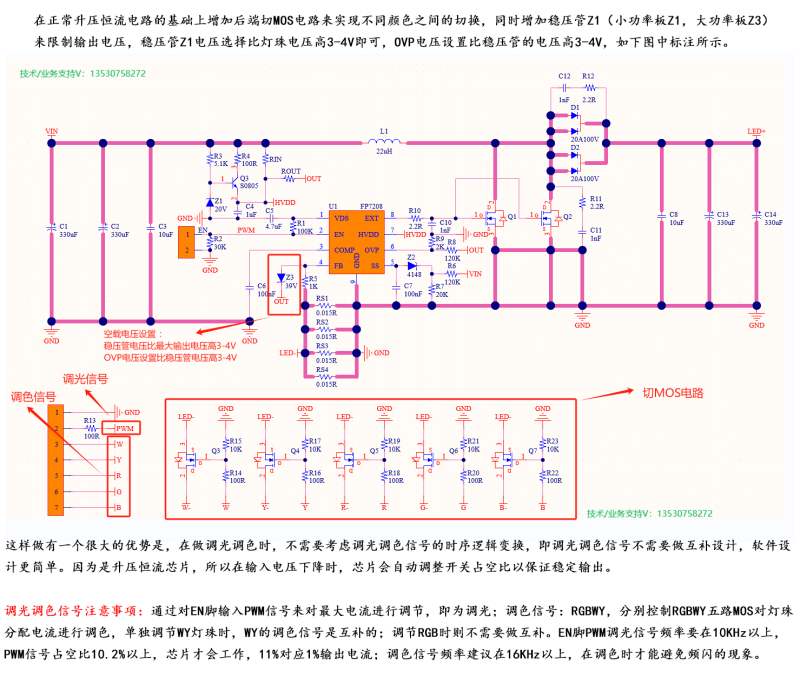

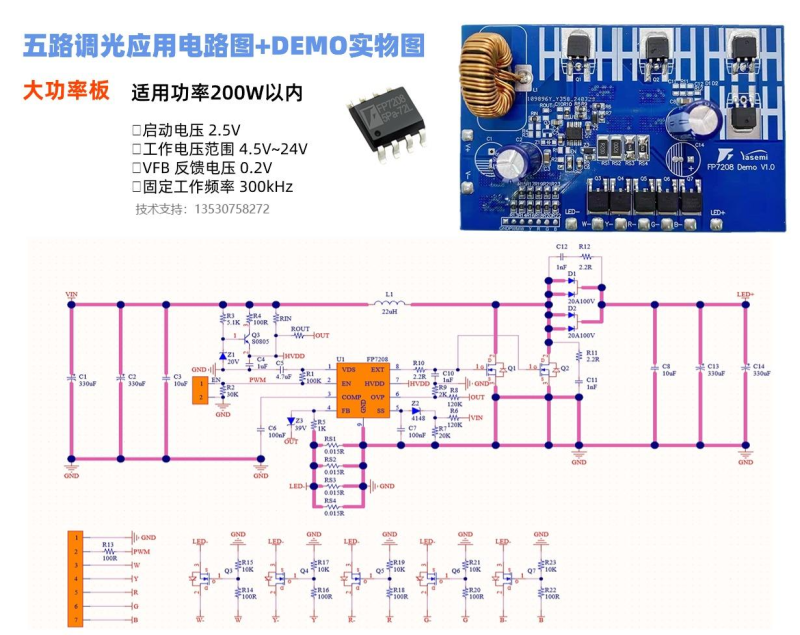

二、单颗芯片五路调光应用原理

三、FP7208-RGBWY五路调光方案的优势

1. 高效节能：FP7208芯片作为LED驱动方案的核心，具有高效转换率和稳定的功率输出，能够满足长时间照明需求，并有效延长电池寿命，实现节能环保。2. 多路调光控制：通过FP7208-RGBWY五路调光方案，用户可以实现对LED灯光的五路独立调光控制，灵活调整灯光亮度和色温，满足不同场景的照明需求，提升用户体验。3. 无频闪顾虑：采用PWM内部转模拟调光技术，FP7208-RGBWY方案有效解决了频闪问题，提升了灯光的稳定性和舒适性，为用户创造了更加安全健康的照明环境。4. 设计简洁便捷：FP7208-RGBWY五路调光方案的设计精巧简洁，安装方便，操作便捷，可广泛应用于家居照明、商业照明、景观照明等领域，满足不同用户的个性化需求。

RGBWY调光调色详解

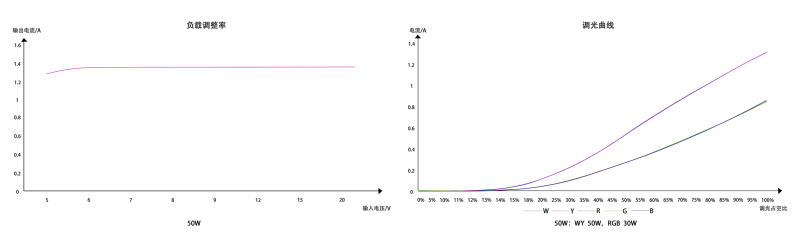

50W：WY  50W，RGB  30W

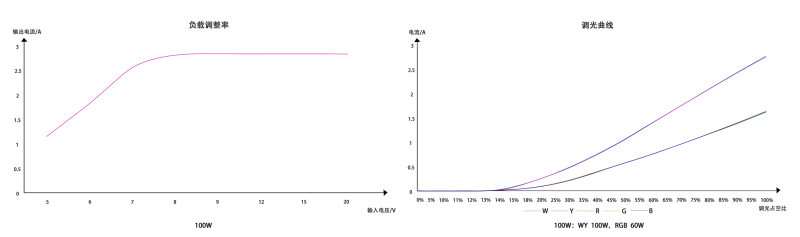

100W：WY  100W，RGB  60W

总结

FP7208-RGBWY五路调光方案广泛应用于LED灯具、灯带、灯泡等照明产品上，适用于客厅、卧室、办公室、商场、餐厅、酒店等各种照明场景，为不同需求的用户提供灯光调节的灵活性和舒适性，并为~空间营造出更具氛围的照明效果。

FP7208是一款具备多种特性的LED驱动芯片，能够实现不同颜色之间的切换和精确调光调色功能，是一种高效、灵活且节省空间的解决方案。它通过单颗芯片实现五路RGBWY的调光调色功能，具有稳定性和安全性。
