大功率舞台灯专用IC——台湾远翔DC-DC降压恒流LED双路调光FP7126，可输出10A大电流

方案背景

随着生活水平的不断提高，人们对精神生活的要求也水涨船高，各类文化娱乐场所随之建设起来，对LED舞台灯的品质和性能要求也越来越高。舞台灯市场发展趋势如下：

1. LED舞台灯将取代旧舞台灯
2. 市场定制化需求增加
3. 产品朝数字化、智能化方向发展

调光舞台灯DC-DC恒流驱动芯片作为关键技术之一，其应用前景巨大。它可以提供高亮度、稳定的光照效果，满足不同场景对照明效果的要求。同时，它还具备节能环保、寿命长等诸多优势，为舞台照明行业带来了更多可能。

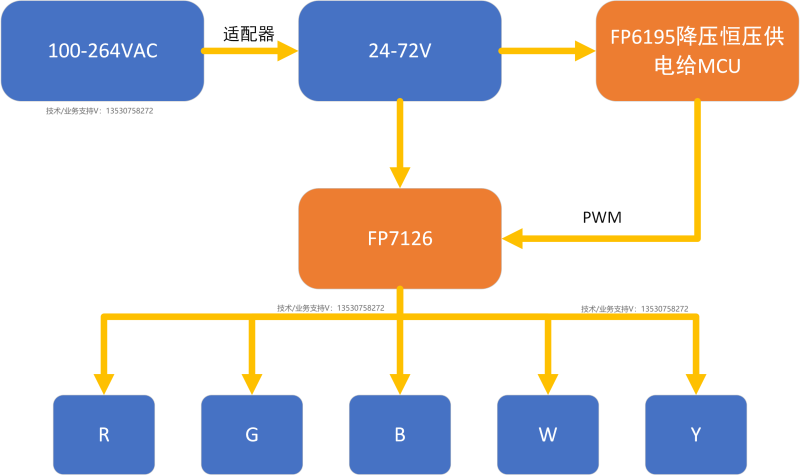

舞台灯工作示意图

一、360W大功率舞台灯应用方案，介绍如下

最低调光深度可达0.01%（万一）

最大输出功率可达360W：恒流驱动芯片FP7126需单独提供12V供电，同时芯片驱动引脚增加推挽电路以提升驱动能力，这样即可实现360W的功率输出。

共阳极电路连接：共阳极的电路连接使得电路PCB布局更简单。

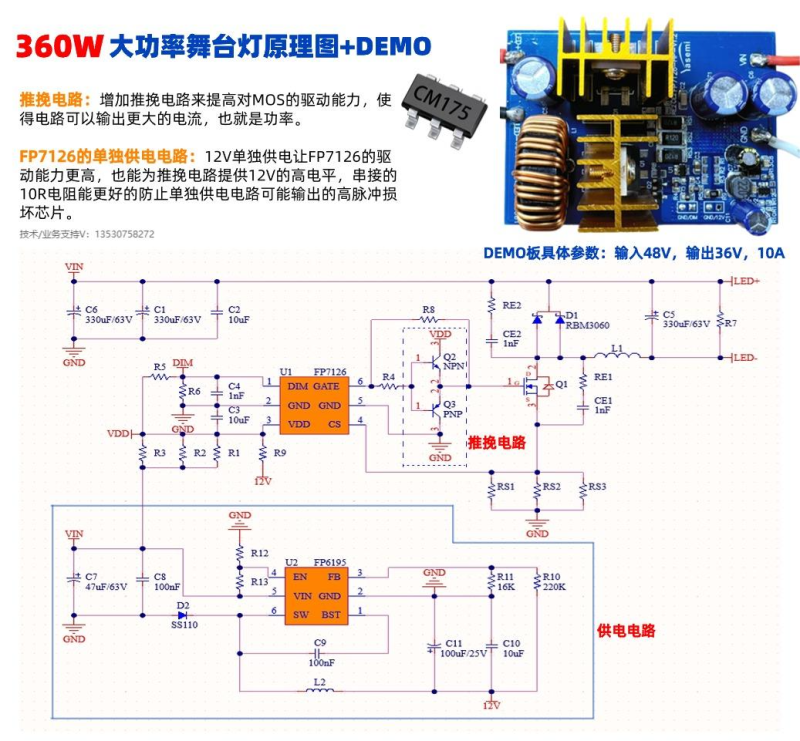

在FP7126舞台灯方案的DEMO板电路设计中，芯片通过外部降压电路12V供电，有效保障了芯片的正常工作。此外，串接10R电阻不仅能够防止降压电路尖峰损坏芯片，还能提升整体电路的稳定性和可靠性。同时，芯片驱动脚外接推挽电路，有效提升了驱动能力，确保舞台灯的高效稳定运行。

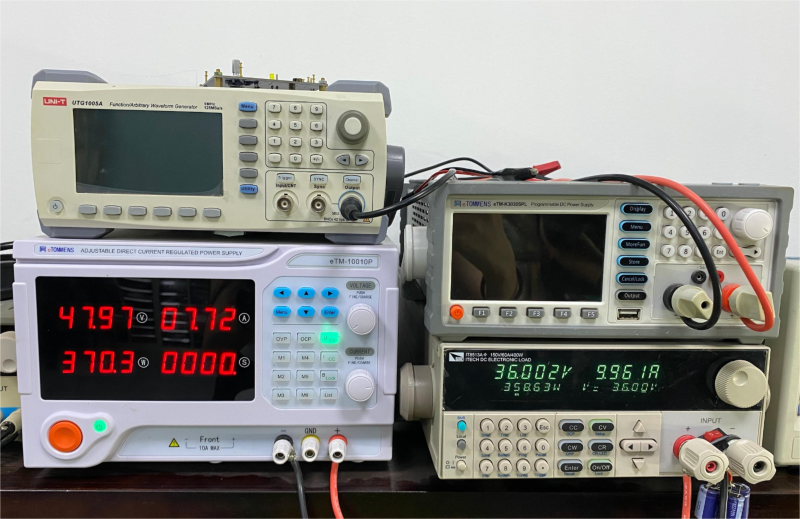

360W大功率舞台灯是一种高性能的照明设备，其最低调光深度可达0.01%，能够实现细腻的光线控制。无论是需要柔和的背景照明，还是强烈的聚光效果，都可轻松实现。最大输出功率可达360W，让舞台光线足以穿透整个演出场地，营造出震撼人心的视觉效果。

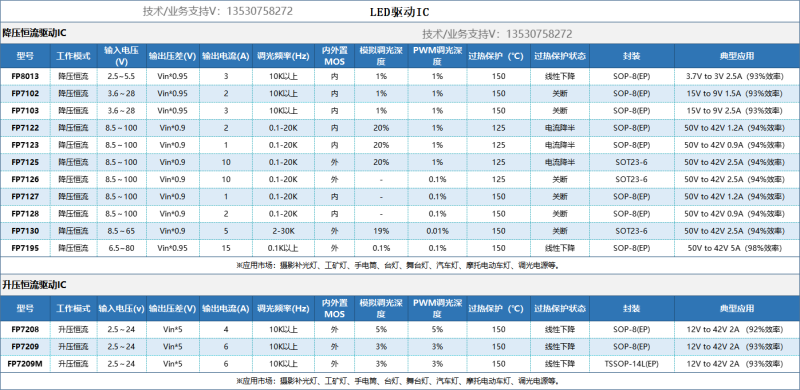

二、FP7126芯片介绍

FP7126是平均电流模式控制的LED驱动 IC，具有稳定输出恒流的能力，优秀的负载调整率与高精度的电流控制。不用额外增加外部补偿元件，简化PCB 板设计。FP7126 可接受 PWM 数位调光，建议调光频率 0.1kHz~20kHz。

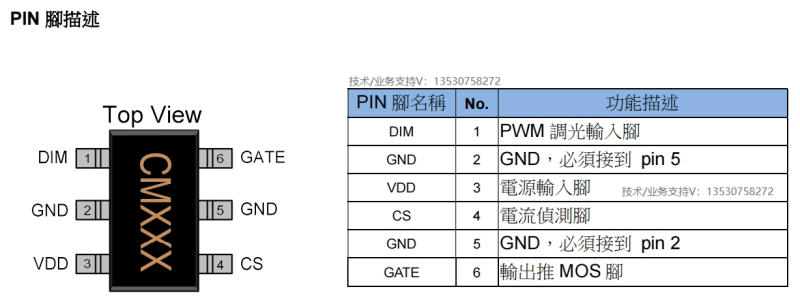

芯片参数

1. 输入电压：12V以上
2. 最大输出电压：VIN*0.9
3. 电流采样电压：0.25V
4. 调光方式：PWM
5. 高速反应回路，可接受数位调光
6. 保护功能：过温保护、短路保护、输入欠压保护

三、远翔DC-DC降压恒流LED双路调光IC FP7126特点

远翔DC-DC降压恒流LED调光IC FP7126是一款高性能的LED驱动芯片，专为舞台灯等高功率LED照明设备设计。其主要特点包括：1. 大功率输出：FP7126能够稳定输出高达10A的大电流，满足大功率舞台灯的供电需求。2. 共阳极连接：采用共阳极连接使得电路的PCB布局更简单，同时也能节约部分成本。3. 深度调光：调光深度可达0.01%，实现灯光亮度和色温的分别控制，提升灯光效果的表现力。

4.高辉调光功能：该芯片的最大优势在于其高辉调光功能，可以实现65536:1的调光比，让灯光效果更加细腻、逼真。

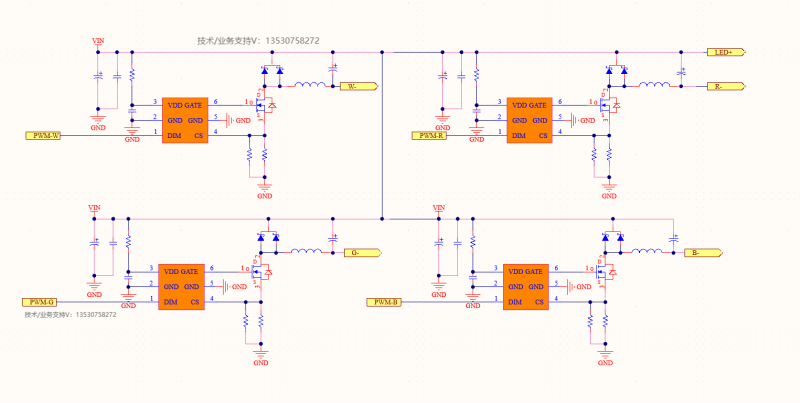

【四路共阳输出PWM调光应用原理图】

总结

综上所述，远翔DC-DC降压恒流LED调光IC FP7126的共阳极设计能简化调光电路，提高调光的精细程度，使得舞台灯的调光过程更加平滑自然；可以提高驱动电路的效率，使得舞台灯更加节能环保，实现舞台灯的亮度、颜色、效果等多个方面的智能化控制。

FP7126支持多路共阳调光，工作原理简单高效，可以做到120W、240W、300W、360W等大功率应用，除了可满足18V、24V、36V、48V等舞台灯调光应用，也适用于各种产品LED驱动产品需求，如恒流调节器、街道LED照明、显示器LED背光、智能家居系统等应用领域。
