小封装、易设计风扇专属方案 | 一颗能芯PD协议芯片ECP5705即可完成多档位调节风速

前言

随着USB Type-C接口的普及和PD取电芯片的出现，使得小型家电和电动工具可以通过统一的USB Type-C接口进行充电，极大地简化了用户的使用体验。

不再需要为每个设备配备特定的充电器，只需拥有一根USB Type-C充电线，就能轻松应对各种设备的充电需求。对此，我司推出了一款小封装、易设计type-c接口供电的风扇专属方案，采用PD SINK协议芯片ECP5705。这款风扇板不仅外围简单，电路板面积非常小，方便携带；更重要的一点是，方案不需要过认证，可以节省更多的成本。

一、PD风扇方案介绍

PD风扇采用能芯科技推出的ECP5705 PD 协议芯片，通过PD口取电驱动风扇，进行多档位的风扇转速调节；芯片外围器件很少，电路方案简洁，无需过认证，节约成本。

【灯带板子图片，如上】

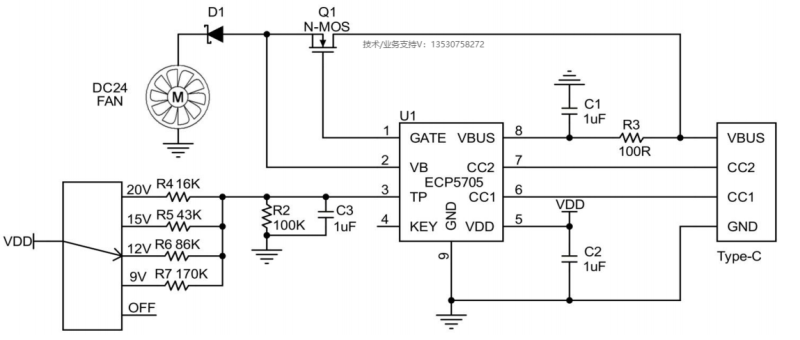

【风扇电路原理图，如上】

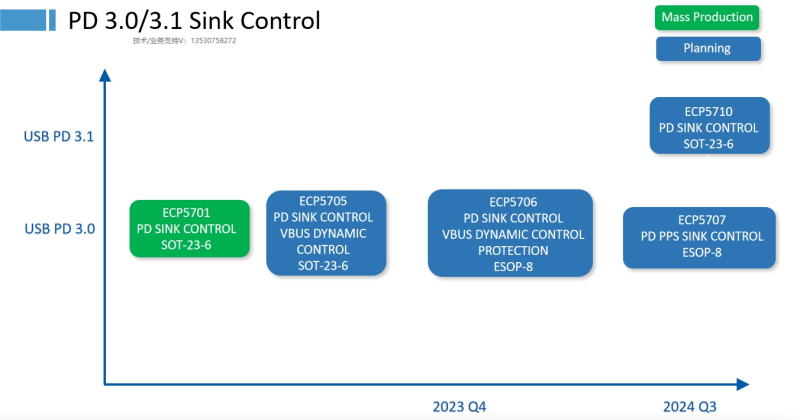

二、芯片介绍

ECP5705是能芯科技推出的一颗PD协议芯片，支持PD 2.0和PD 3.0；通过调整TP引脚的分压来确定取电电压，当PD电源没有此电压时，芯片会往下取最大的电压；同时，芯片的GATE引脚可以驱动MOS来实现关闭输出。

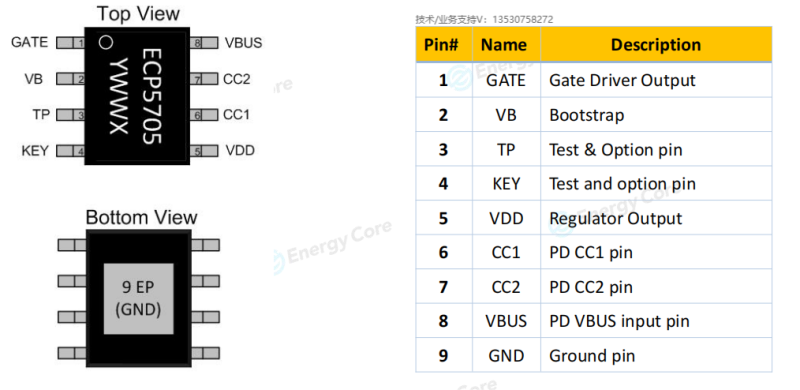

【芯片引脚图，如上】

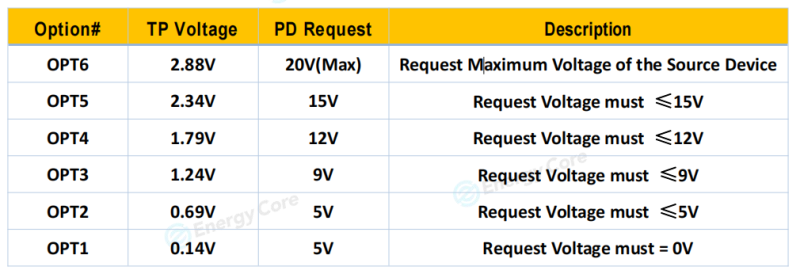

【TP引脚分压取电逻辑，如上】

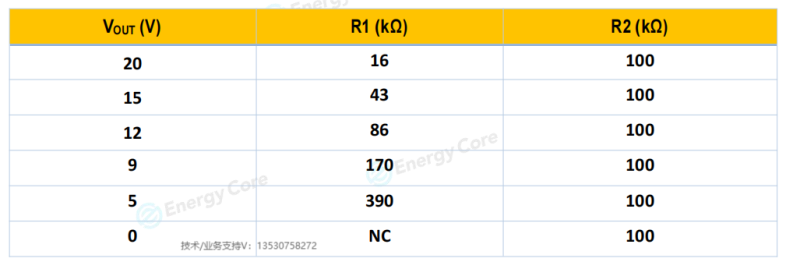

【TP引脚分压电阻推荐，如上】

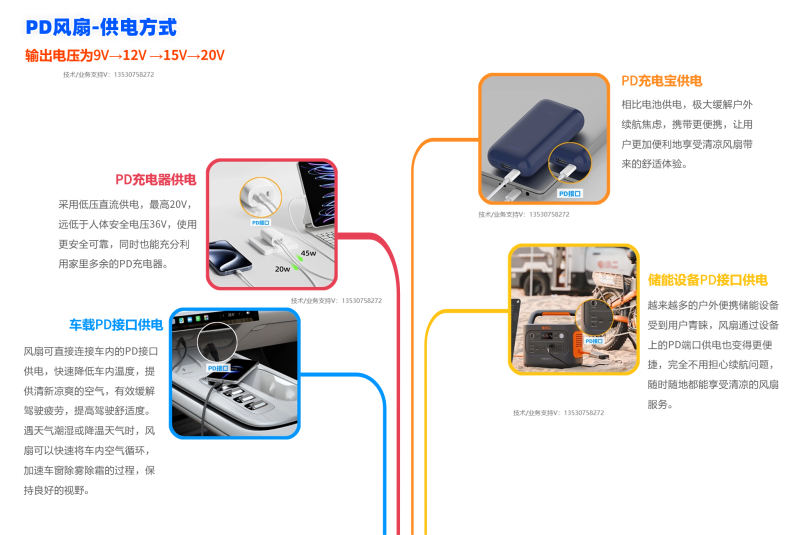

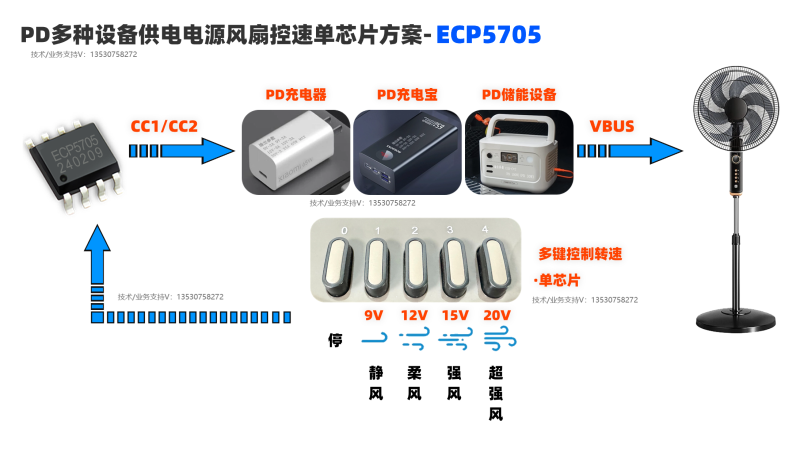

三、PD风扇-供电方式

四、能芯科技 PD 协议芯片ECP5705-应用场景

1. 充电宝和电源适配器：PD协议芯片ECP5705可用于充电宝和电源适配器等设备中。其强大的兼容性和稳定性，使便携式充电设备在蓄电能量和输出功率方面更出色。

2. 移动设备充电：PD协议芯片ECP5705广泛应用于移动设备的快充场景，通过使用PD充电器，用户可以快速地为移动设备充满电，提高使用体验。

3. 笔记本电脑充电：PD协议芯片ECP5705能够提供足够的功率以满足笔记本电脑的充电需求。使用PD充电器为笔记本电脑充电可以大大缩短充电时间，提高工作效率。

4. 公共场所如机场、火车站等提供的充电设施也可通过采用PD协议芯片ECP5705，以满足用户对快速充电的需求。使用PD充电器，用户可以快速地为移动设备充满电，提高在公共场所的充电体验。

总结

综上所述，本方案采用能芯科技PD协议芯片ECP5705完成多档位风速自主调节，极大地提高了产品的使用便利性；支持5V、9V、12V、15V、20V等多种电压输出选择，将电压输出提升到了一个新的高度，不再受限于传统的5V电压输出，封装小巧、与各种Type-C设备兼容，为用户带来更便捷、更高效的充电体验。
