【智能安防监控补光灯调光芯片方案】单节锂电降压恒流驱动芯片FP8013 最大输出3A体积小/静态功耗
前言
随着智能安防监控技术的不断发展,补光灯的关键性能也日益受到重视。为了提供更好的夜间监控效果,我们需要一种高效、稳定的调光芯片来驱动补光灯的亮度。
1. FP8013芯片体积小、静态功耗低、高效率等。与传统的调光芯片相比,FP8013在同样功耗下能够实现更高的输出功率。最大输出3A的能力让补光灯的照明效果更加出众,为智能安防监控提供了可靠的光源支持。
2. FP8013芯片还具备无频闪调光功能,可以有效避免照明频率不匹配带来的影响。可以确保监控画面的稳定性,提供清晰、流畅的图像信息,为用户带来更好的使用体验。
3. 静态功耗低的设计使得整个系统在待机状态下能够保持较少的能耗,为长时间运行的监控设备提供更长的续航时间。
一、FP8013概述
FP8013 是一颗同步降压LED驱动IC,内置60mΩPMOS和 NMOS,高效率可驱动单串白光LED,VFB反馈电压0.1V,让取样电阻功率损耗降低,整体转换效率提升,根据外部电阻设定LED电流;FP8013包含高低侧切换MOS,可实现高效率与简化周边元件及PCBLavout,为延长应用电池的寿命,低压差应用可支援100%占空比,内建软启动、过热保护与过电流保护功能,透过FBPin 实现直流与 PWM调光控制。

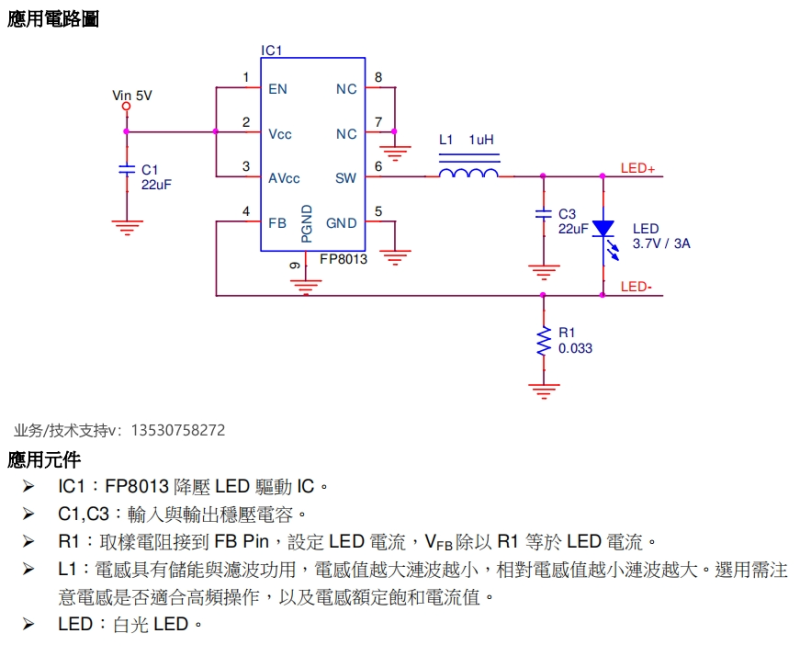

二、驱动电路:FP8013
FP8013芯片参数:
· 宽输入电压范围: 2.5V~5.5V
· VFB 反馈电压0.1V
· 输出 LED 电流 3A
· 最大占空比100%
· 关机耗电流 0.1μA
· 固定工作频率 1.5MHZ
· 内置软启动
· 过流保护、过温保护

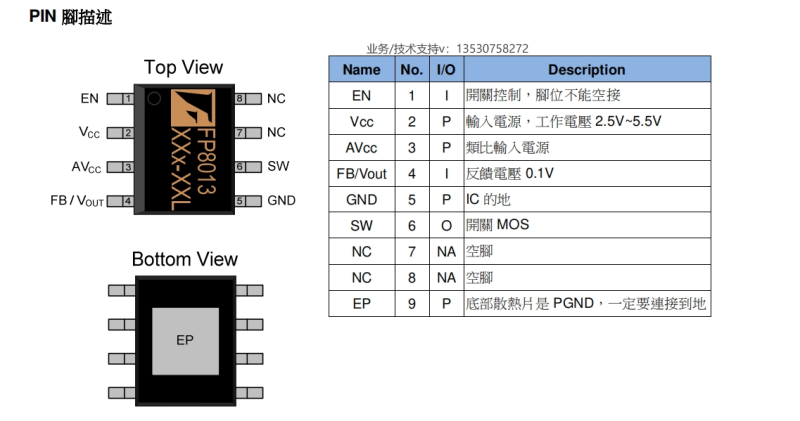

· 封装 SOP-8L(EP)
三、FP8013芯片特色
1、工作电压 2.5V~5.5V适用于单节锂电池和USB口5V输入。
2、内置高低侧切换 MOS,同步整流工作模式,实现高效率与简化周边元件,延长应用电池的寿命。
3、低压差应用可支持100%占空比,内建软启动、过热保护与过电流保护功能,通过FB脚实现直流与PWM调光控制,内部转模拟无频闪调光,当电池电压低于3V时依旧保持高效率输出。
4、内置MOS最大可支持3A恒流输出,VFB 反馈电压 0.1V,让取样电阻功率损耗降低,关机耗电流 0.1μA。
-
