光子嫩肤仪面罩控制器PCB电路中驱动升压恒流芯片原理介绍

护肤已经成为现代人日常生活中不可或缺的一部分，尤其对于追求美丽肌肤的人来说，寻找一款适合自己的护肤利器至关重要。

光子嫩肤仪作为一种高科技美容仪器，受到越来越多人的追捧。其中，FP7208LED升压驱动IC作为其核心部件之一，在光子嫩肤仪的运用中起着至关重要的作用。本文将深入探讨FP7208LED升压驱动IC在光子嫩肤仪上的应用技术，揭示其功效原理和优势效果。

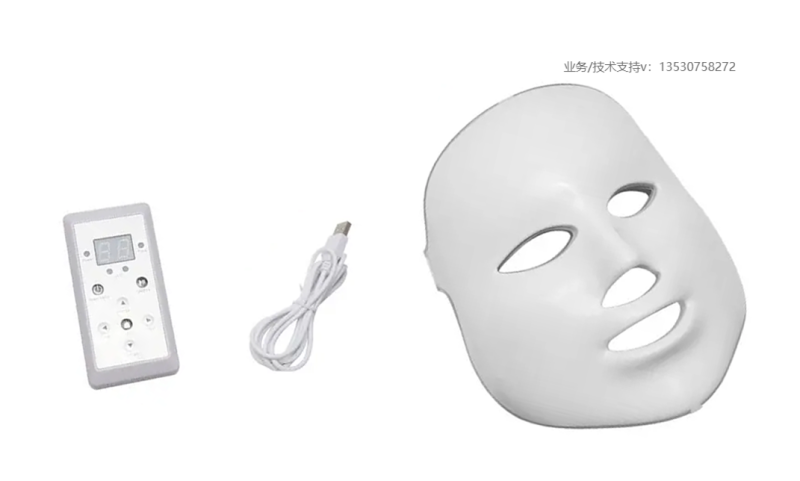

一、光子嫩肤仪整体构造

主要由：光子嫩肤面罩、连接线以及控制器组成。

灯珠是面罩美容仪的核心部件之一，其主要功能在于发射特定波长的光线，从而达到改善肌肤状况的效果。另外该款面罩由1200颗LED灯珠组成。

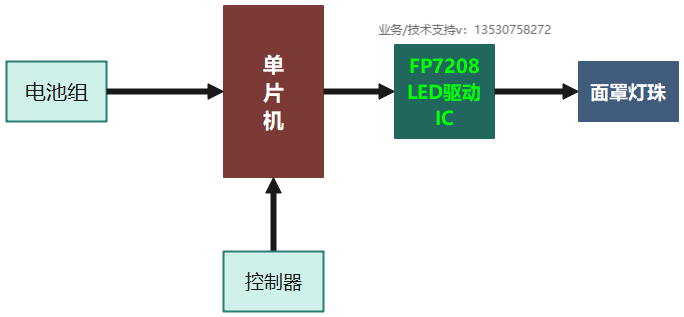

二、工作原理流程图

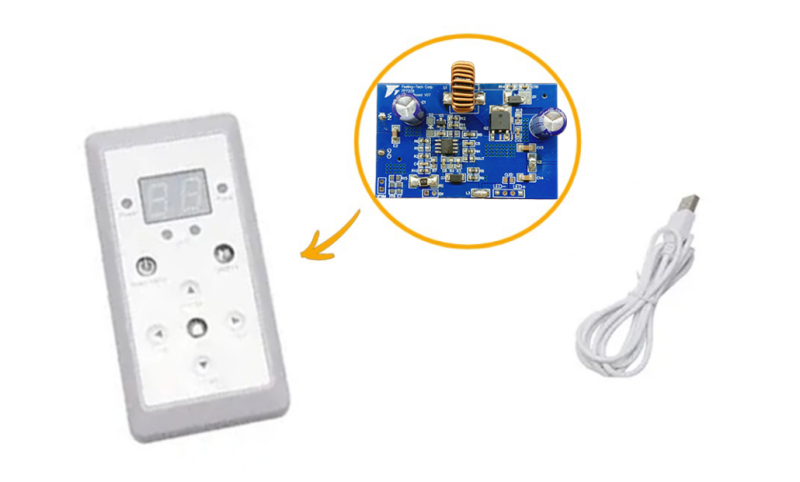

三、控制器组成

该控制器主要由盒子以及一块电路板组成，电路板是整个产品的“灵魂”，其中搭载了FP7208LED升压恒流驱动芯片，FP7208升压LED驱动IC升压到12V给面罩LED灯供电使用。

驱动方式可以分为直流驱动和PWM驱动。其中直流驱动：简单直接，但光带长度受限制；PWM驱动：可调光，驱动距离远，扛干扰性强。

四、FP7208LED升压驱动IC的优势

1.模拟和数字调光、无频闪

PWM内部转模拟，调光深度1%，无频闪顾虑，低亮无抖动，且不会产生LED色谱偏移。2.5V-24V无频闪PWM调光模拟调光IC支持共阳。

2.智能过温保护，高温降电流，有效提高光子嫩肤仪性能

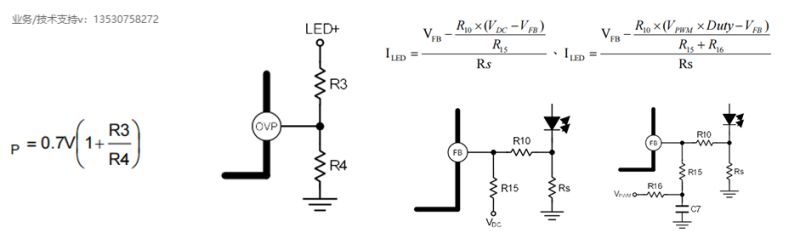

FP7208具有过温，过压保护，可调输出电流大，具备软启动功能。

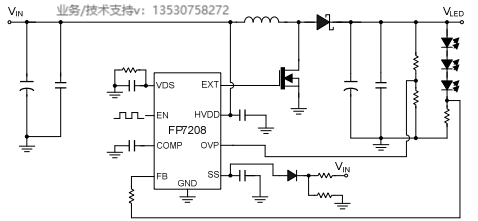

FP7208是针对LED驱动器的升压拓扑开关调节器。它提供了内置的门驱动销，用于驱动外部N-MOSFET。将3.7V 直流电升压到12V 给 LED灯供电，使得光子嫩肤仪的功率更大。可调输出电流大，可以根据实际需要自由调节输出电流，满足不同LED的驱动需求。

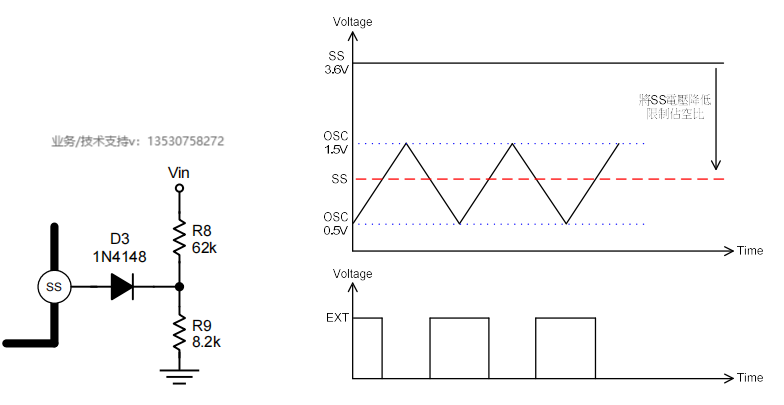

FP7208还具备软启动功能，能够有效提高光子嫩肤仪性能。

综上所述，芯片输出采用恒压模式，并且电流模式控制和外部补偿网络使得系统稳定简单灵活，光子嫩肤仪有了FP7208LED升压驱动IC的加持，在提升护肤效果和用户体验方面发挥着不可替代的作用。其高效的驱动性能、稳定的输出特性和全面的保护功能，为光子嫩肤仪的功能优化和性能提升，赋予了更多可能性。

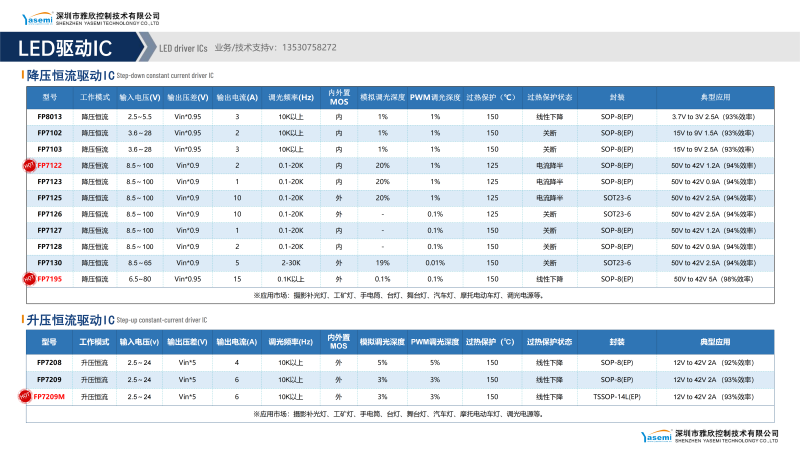

​深圳市雅欣控制技术有限公司，在芯片行业深耕二十载。是Feeling和MST在深圳的一级代理商。致力于推广销售电源管理芯片、LED驱动芯片和霍尔开关系列产品，为您提供最优化的解决方案、最优质的产品及咨询服务。
