LED恒流调节器FP7125,应用LED街道照明、调光电源、汽车大灯、T5T8日光灯

2023-12-14 #智能家居

近年来,随着人们环保意识的不断增强,LED照明产品逐渐成为照明行业的主流。而作为LED照明产品中的重要配件,LED恒流调节器FP7125的出现为LED照明带来了全新的发展机遇。

一、FP7125概述

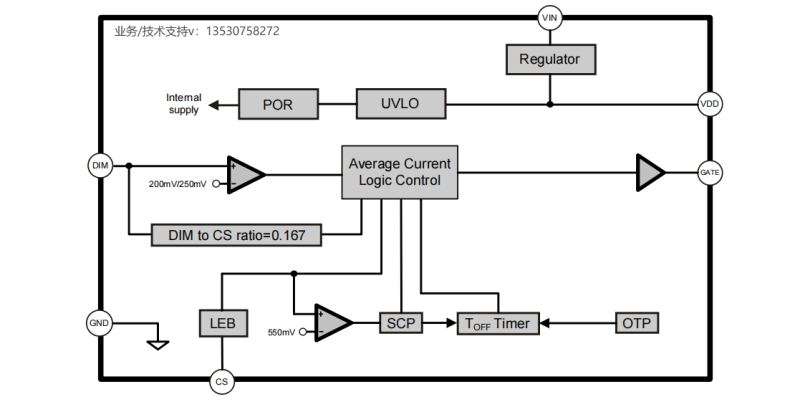

FP7125是在恒定关闭时间模式下工作的平均电流模式控制LED驱动器IC。FP7125不产生峰值到平均的误差,因此大大提高了LED电流的精度、线路和负载调节,而不需要任何回路补偿或高侧电流传感。输出的LED电流精度为±3%。

FP7125可以从8.0 - 100V电源供电。提供PWM &线性调光输入,接受外部控制TTL兼容信号。输出电流可以通过内部250 mV参考值进行编程。

二、FP7125功能

· 快速平均电流控制

· 内部8至100V线性调节器

· 输出短路保护与过温保护:可避免烧LED的情况

· 需要很少的外部组件操作

· 恒流输出:IC 内部有快速回授机制,输出电流不受电感量、输入电压与输出 LED 电压影响。

· 恒定电流纹波控制:FP7125 会自动调整频率,使 LED 上的电流纹波固定在±25%。

· Vin Pin 高压输入:VIN pin 可承受达 100V 的电压,不用接降压阻容,减少外部元件。

· 线性调光功能:在 DIM PIN 输入电压 0.25V~1.5V 可控制输出 20%~100%的 LED 电流

· PWM 调光功能:在 DIM Pin 输入 PWM 讯号,改变占空比可控制输出 LED 电流。

三、应用领域

➢ 手电筒

➢ 便携式照明、LED街道照明

➢ LED模组(通用恒流源)、调光电源

➢ 平板显示器背光、 直流/DCLED驱动程序应用

➢汽车大灯、T5T8日光灯

综上所述,LED恒流调节器FP7125作为LED照明产品的重要配件,不仅具有高精度的恒流输出、精确调光和多重安全保护等优势,还广泛应用于LED街道照明、调光电源、汽车大灯、T5T8日光灯等领域。为我们创造了更加节能环保、舒适智能的照明体验。

深圳市雅欣控制技术有限公司,在芯片行业深耕二十载。是Feeling和MST在深圳的一级代理商。致力于推广销售电源管理芯片、LED驱动芯片和霍尔开关系列产品,小雅为您提供最优化的解决方案、最优质的产品及咨询服务。
