太阳能灯串方案——FP7208+FP5207升压芯片(LED灯串 星星灯串 氛围灯)

2023-07-25 #传感器产业

太阳能灯串是一种利用太阳能发电的高效照明装置,由多个太阳能灯泡串联而成。相比传统的电网供电照明设备,太阳能灯串具有无需外部电源、环保节能、安全可靠等优势,受到越来越多人的追捧和使用。

下面,小雅将为大家介绍一套完整的太阳能灯串方案,其中涉及太阳能灯串的工作原理、方案详情、应用领域等内容。

一. 太阳能灯串的工作原理

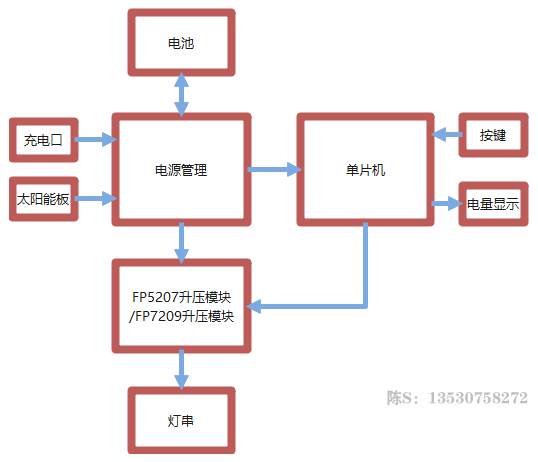

太阳能灯串的结构主要包括太阳能电池板、控制电路板、电池以及灯串组成。太阳能电池板是太阳能灯串的关键部件,它由多个光敏电池组成,吸收太阳光后产生电能,这些电能通过控制电路板存储进电池中,或者直接驱动LED灯串发光。太阳能灯串一般配备有电池或储能装置,以便在夜间或阴天也能正常工作。

二. 太阳能灯串的恒流/恒压方案芯片介绍

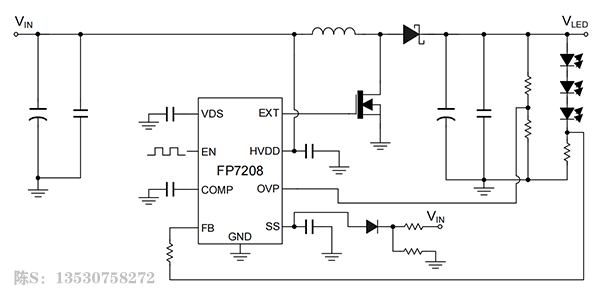

1. FP7208恒流输出应用电路:

FP7208是一颗非同步升压LED驱动芯片,其芯片参数如下:

工作电压:2.8V-24V

反馈电压:0.2V

低关机耗电流:<6uA

软启动可调

芯片保护功能:UVP、OVP、OTP

2.8V-24V的芯片工作电压,使得FP7208完全匹配太阳能灯串单节或多节锂电池供电工作。极低的反馈电压,使得电路转换效率得到提升,同时较低的芯片待机电流,减少了电路非必要的功耗。

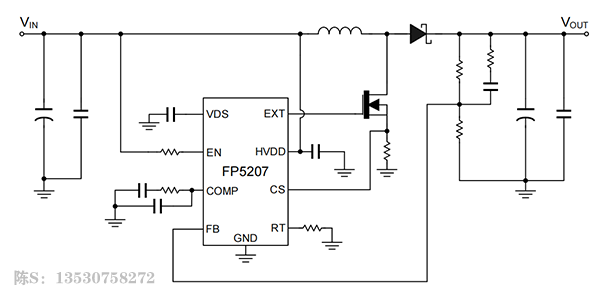

2. FP5207恒压输出应用电路:

FP5207是一颗非同步升压DC-DC转换器,其参数如下:

工作电压:2.8V-24V

反馈电压:1.2V

低关机耗电流:<3uA

软启动可调

可调频率范围:100kHz-1000kHz

芯片保护功能:UVP、OVP、OTP

2.8V-24V的芯片工作电压,使得FP5207完全匹配太阳能灯串单节或多节锂电池供电工作。芯片输出采用恒压模式,并且电流模式控制和外部补偿网络使得系统稳定简单灵活。

三. 小雅有话说

综上所述,太阳能灯串作为一种环保、节能、安全可靠的照明装置,上述两种方案工作原理简单高效,结构完善可靠,应用领域广泛。

以上就是雅欣太阳能灯串升压方案的全部内容分享,如果您有太阳能灯串方案需求,欢迎和小雅联系!

深圳市雅欣控制技术有限公司,在芯片行业深耕二十载。是Feeling和MST在深圳的一级代理商。致力于推广销售电源管理芯片、LED驱动芯片和霍尔开关系列产品,小雅为您提供最优化的解决方案、最优质的产品及咨询服务。
