为什么警用卡口测速抓拍系统要使用定点式窄波测速雷达?

摘要 警用卡口测速使用较多的是一种窄波束高性能雷达,它的波瓣角约在4°-6°,测速时间可以达到几十个毫秒。窄波束高性能雷达与早期宽波束雷达相比较更适于对单车道超速情况进行监控。

目前,警用卡口测速使用较多的是一种窄波束高性能雷达,它的波瓣角约在4°-6°,测速时间可以达到几十个毫秒。窄波束高性能雷达与早期宽波束雷达相比较更适于对单车道超速情况进行监控。

宽波速雷达的雷达波发射锥角度一般在10°-30°间,扫描面比较广,监测区域大,当相邻车道两车并排进入超速监测区域或同车道两车连续进入超速监测区域时,雷达监测系统无法明确认定哪一部车辆违规,很容易造成错抓误判。宽波束雷达的测速时间一般为几百毫秒,因此,车速过高的车辆经过监测区域一段距离后才能测出它的速度,这时可能已来不及捕捉其图像信息,从而造成漏抓或误抓的情况。因此,宽波束雷达不适用于单车道的车速监测系统。

巍泰技术平板型测速雷达TBR-100基于微波多普勒效应,可在小于400km/h速度范围内对检测区域内行驶的车辆进行速度准确检测,测速精度为-4~0km/h;触发精准,触发位置精度小于1m;抓拍车辆位置的一致性高,车辆抓拍率高达99%;同时,具有较好的环境适应性与稳定性,能够适应温度变化和湿度变化较大的室外工作环境。此外,平板型测速雷达TBR-100已通过公安部安全与警用电子产品质量检测中心检验评定,并获得《计量器具型式批准证书》与国家测速仪型式评价实验室(公安)的《计量器具型式评价报告》,可作为交通管理部门在高速公路、城际公路、城市干线公路、城乡低等级公路等交通事故多发地段进行违法超速抓拍取证的依据。

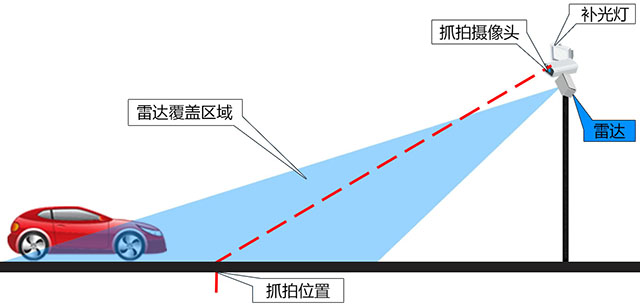

卡口测速抓拍系统工作示意图

如上图所示,雷达安装于L杆或龙门架等横杆上,位于被测道路正上方,面向道路,雷达相对于地面的偏转角度就是雷达的安装角度,触发雷达的同时相机抓拍,抓拍位置就是触发位置,触发位置到雷达的水平距离就是触发距离,触发位置需要在雷达的覆盖范围内。

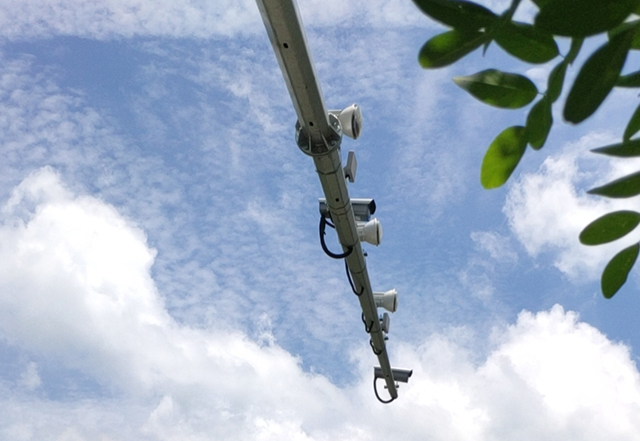

TBR-100测速抓拍应用示意图

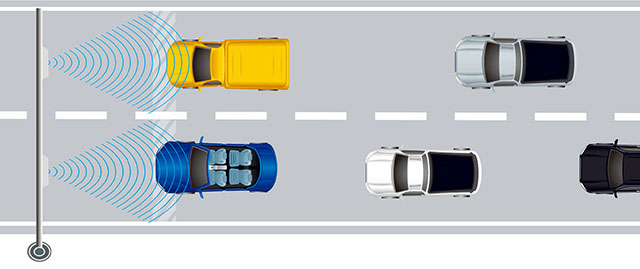

平板型测速雷达TBR-100安装于单个道路上方中间部分,由于雷达水平角度仅4.5°,只覆盖单个车道,有效避免了相邻车道的车辆速度干扰。
