一、引言
随着5G技术的快速发展和广泛应用，5G基站的数量和规模也在不断扩大。然而，由于5G基站的能耗相对较高，因此如何实现智能节能成为了亟待解决的问题。本解决方案旨在通过采用先进的技术和智能化手段，降低5G基站的能耗，提高能源利用效率，同时保障5G网络的稳定性和可靠性。
二、方案概述
本解决方案采用智能节能技术，对5G基站进行优化和改进，实现能源的高效利用和智能管理。主要包括以下几个方面：
- 基站设备节能
（1）采用先进的射频技术，提高基站的信号质量和覆盖范围，降低能耗。
（2）采用高效的电源模块，降低电源转换损耗，提高能源利用效率。
（3）采用智能温控系统，实时监测基站设备温度，避免因过热而导致的设备损坏和能耗增加。
- 基站智能控制
（1）采用先进的通信协议和算法，实现基站的智能控制和优化，降低能耗。
（2）采用物联网技术，实现基站的远程监控和管理，实时监测基站设备的运行状态和能耗情况。
（3）采用人工智能技术，对基站数据进行深度学习和分析，为基站的优化和改进提供数据支持。
- 基站能源管理
（1）采用太阳能、风能等可再生能源，降低基站的常规能源消耗。
（2）采用储能技术，实现基站的能源储备和利用，提高能源利用效率。
（3）采用能源管理软件，实现基站的能源数据统计和分析，为节能提供数据支持。
三、方案效果
本解决方案可有效降低5G基站的能耗，提高能源利用效率，同时保障5G网络的稳定性和可靠性。具体效果如下：
- 节能效果显著：通过采用先进的射频技术、高效的电源模块和智能温控系统等措施，可降低基站设备的能耗，实现能源的高效利用。
- 智能控制优化：通过采用先进的通信协议和算法、物联网技术和人工智能技术等手段，可实现基站的智能控制和优化，进一步降低能耗和提高网络性能。
- 能源管理高效：通过采用可再生能源、储能技术和能源管理软件等措施，可实现基站的能源高效管理和利用，提高能源利用效率。
- 稳定性可靠性增强：通过保障基站设备的正常运行和降低故障率，可提高5G网络的稳定性和可靠性，为用户提供更好的服务体验。
四、安科瑞5G基站电气监控云平台概述
基站智慧用电云平台通过对5G宏站和室分站点加装交/直流智能监控设备、无线采集设备以及系统管理平台，完成夜间无业务时段的下电操作，减少电能消耗，降低运营成本支出，以及提升通信设备供电线路状态的实时监测保护功能；系统后台对存储的供电线路历史电气性能数据进行梳理、汇总、分析，找出故障原因，给出解决建议对策，减少后续同类故障的发生率，提升供电线路运维管控能力。
五、5G基站电气监控云平台系统结构
平台架构图

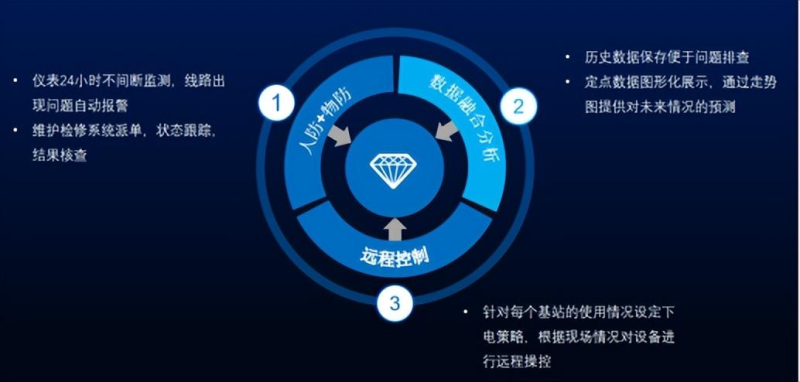

六、5G基站电气监控云平台功能
Acrel Cloud-6000 5G基站电气监控云平台软件人机界面友好，拥有数据汇总、系统体检、分析报告、能耗统计、能耗报表等功能。
显示基站的设备详情和设备在线失联状态；
显示具体设备的实时监测数据和历史曲线供查询；
提供分合闸功能供用户对仪表进行操作；
提供参数设置功能，用户能对仪表内置的报警值和保护开关等进行操作。
对不同的基站设置不同的分合闸策略，下发周期可以按照年~月~周~日来进行选择，提供下发命令的日志供用户进行查询。
对设备可以设置对应的进线和出线关系，来对每一个基站的使用功率进行实时监测，可以分析基站的使用负载。从而可以分析不同区域的基站使用情况。
对各个基站的温度进行设置，当温度高于范围内，会开启空调，其实时间会关闭空调。
七、产品选型及典型配置方案
7.1 设备概述
DTSD1352 - xSyD系列导轨式多回路电力仪表主要用于多个三相回路的全电参量测量可同时接入x个三相回路、y个单相回路的电流输入。可直接或间接测量电压电流、功率、功率因数、相角、不平衡度、谐波等参数。
具体功能如下：
●x路三相和y路单相回路全电参量测量，电流互感器外置；
●监测各相电压/电流、零序电流、频率；
●监测各相功率、总功率（有功、无功、视在）；
●监测各相功率因数、总功率因数；
●监测电压/电流相角、电压/电流不平衡度；
●监测电压、电流总谐波及2-31分次谐波；
●当月和上月的电压、电流、功率极值记录；
●电流、功率需量和实时电流、实时功率需量；
●200条事件记录，记录DIDO的动作情况；
●支持过压、过流、断相、DI联动等报警输出；
●4时区14时段的费率设置；
●四象限电能，12个月复费率电能统计；
●31天四象限和复费率电能冻结，正反向电能计量；
●两路无源开关量输入、两路开关量输出、RS485通讯；两路有源开关量输入，用于识别油机和市电接入。

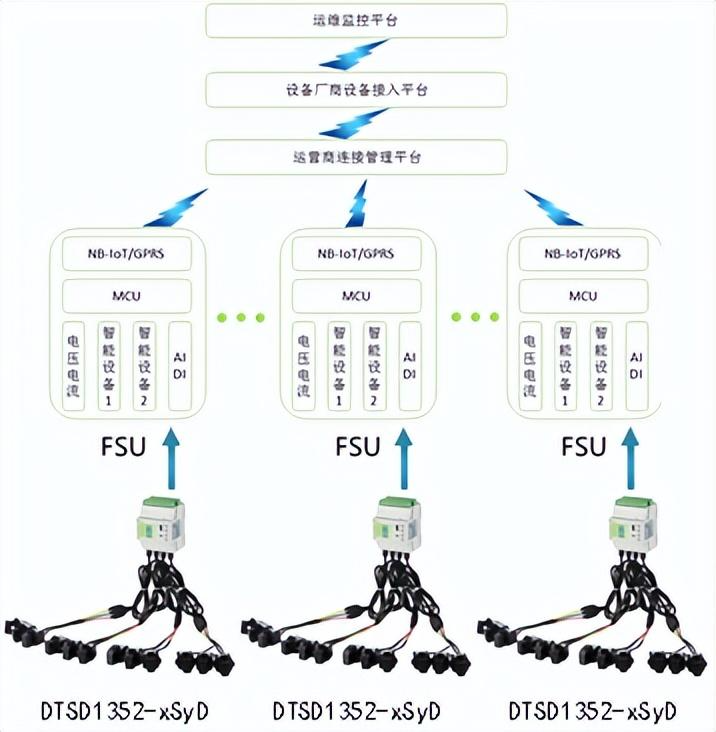

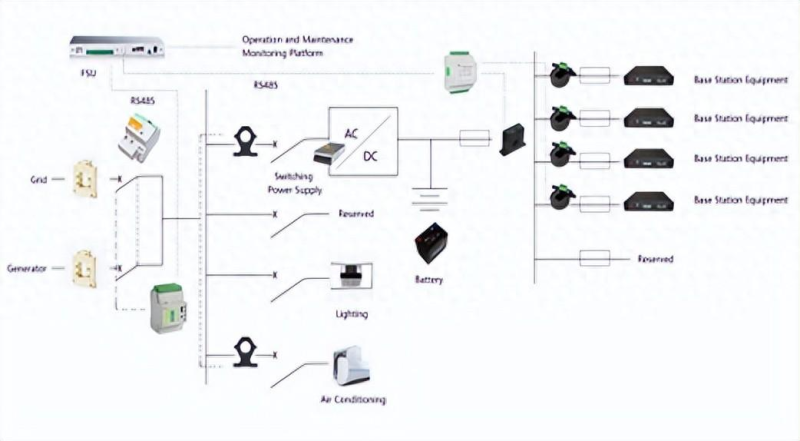

7.2 交流配置方案

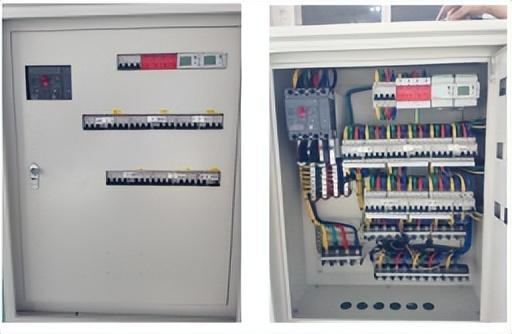

7.3 安装实例

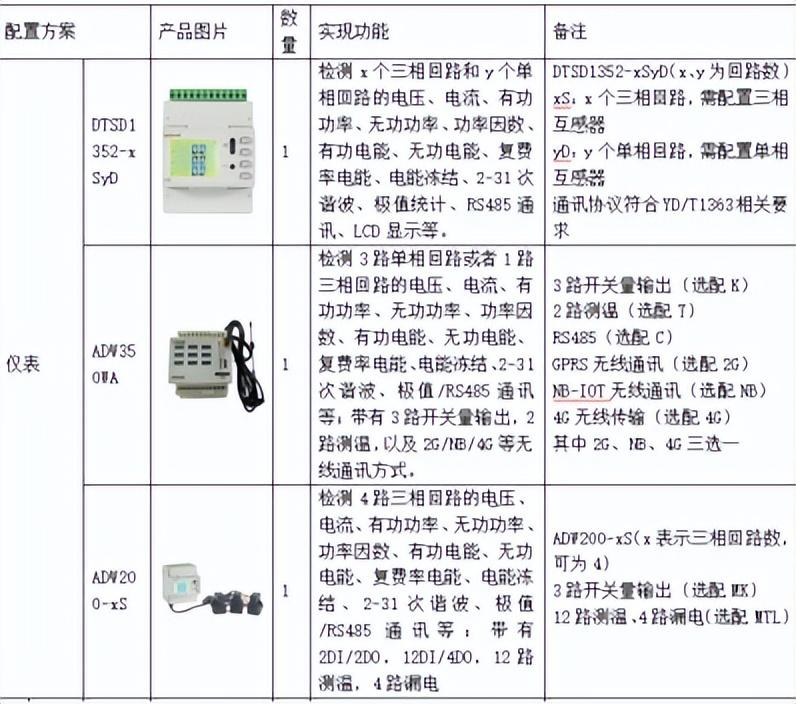

7.4 产品选型
7.5 设备概述
AMC16-DETT 基站直流电能计量模块主要是针对有共享需求，且开关电源无分用户电量计量功能的基站而
设计的。仪表可进行六个回路的直流电的计量，自带电源给霍尔传感器供电，同时可通过上位机软件实现零漂校准，具有遥测、遥信、遥调、实时电量计量、供电质量异常告警、信息存储及处理、信息交互等功能。直流电能计量模块可计量三家运营商的直流用电量，提供基站节能详细的数据依据，为直流配电设备提供可靠的分项计量解决方案。
模块具有工业标准的RS485通讯接口,采用 YD/T1363.3-2014协议，符合中国铁塔有限公司 Q/ZTT2205-2017《基站直流电能计量模块技术要求》相关技术要求。
7.6 具体功能
●监测设备系统时间、总电压、输出总电流、总功率、总电能、各分路电压、各分路电流、各分路功率、各分路电能；LED指示灯显示；RS485通讯
●计量：起动电流：额定电压下，计量模块的负载电流值在不超过电流1%时，模块启动潜动电流：当计量模块的电流线路中无电流，加于电压线路上的电压为额定值的85%～125%时，模块计算器不应有1个以上的数字变化；
●报警：直流电压输出过低告警、直流电压输出过高告警、一次下电告警、模块失压告警、计量支路错误告警、内部程序错误告警、时钟错误告警、存储器故障告警、交流输入停电告警；
●校时：支持广播校时，可通过RS485通信接口对计量模块进行远程校时；
●存储：有历史电能数据和历史告警信息的存储功能，内存为2MB。

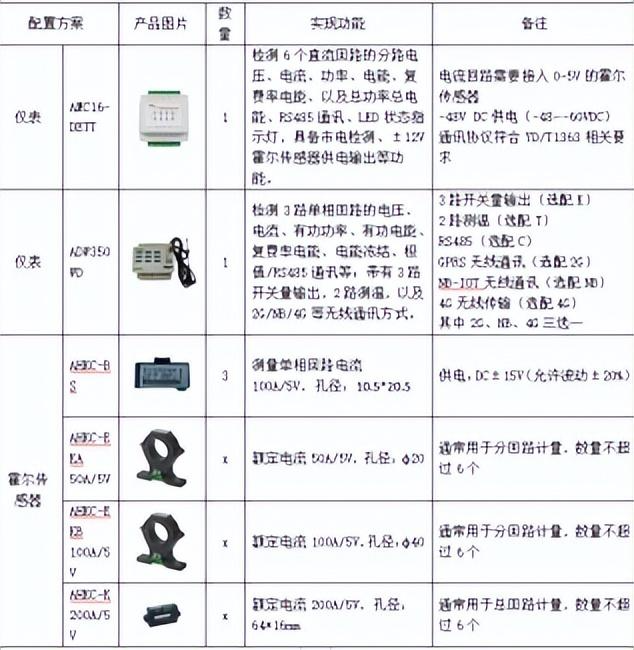

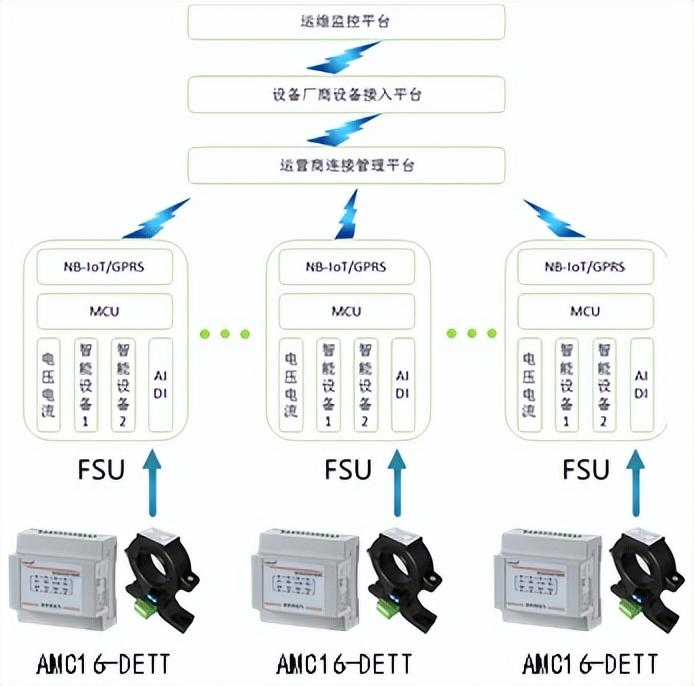

7.7 直流配置方案
八、结论
本解决方案通过采用先进的技术和智能化手段，实现了5G基站的智能节能。经过实验验证，本方案具有显著的节能效果、智能控制优化、能源管理高效以及稳定性可靠性增强等优点。因此，本解决方案具有较高的实用价值和推广价值，可为未来5G基站的建设和运营提供参考和借鉴。
