管道型火花捕集器 沙克龙捕捉：
火花捕捉器通常是单独安装在主管道上使用，主要是为了保护除尘器，防止后级的布袋除尘器或滤筒除尘器发生烧袋、烧筒的事故。

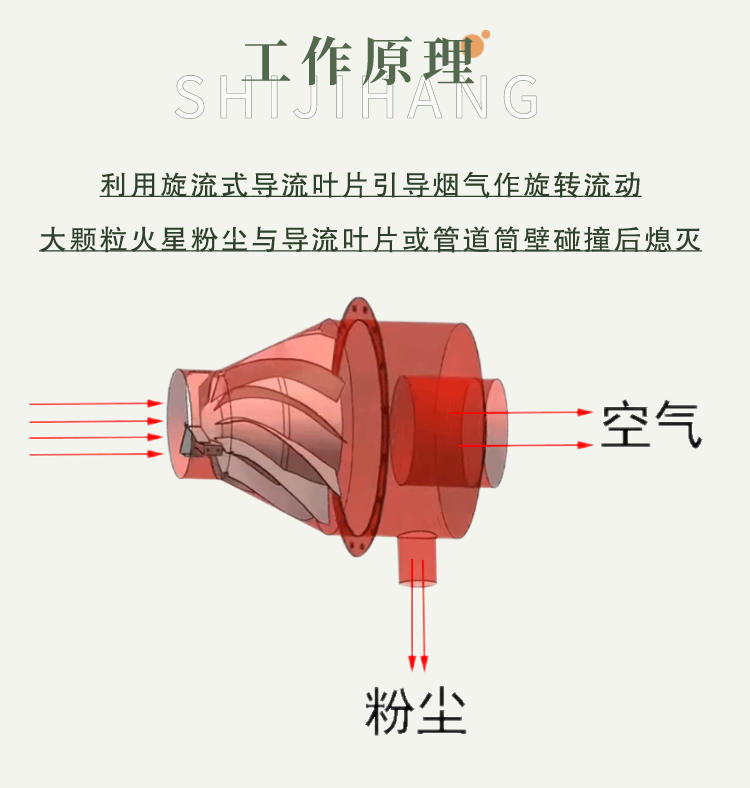

旋流式火花捕捉器的原理：当火花、火星通过特殊构造而成的气流导流板入口时，由于空气动力学的原理，产生气旋，在管道结构通道里完成碰撞、熄灭、沉降、导出的过程。

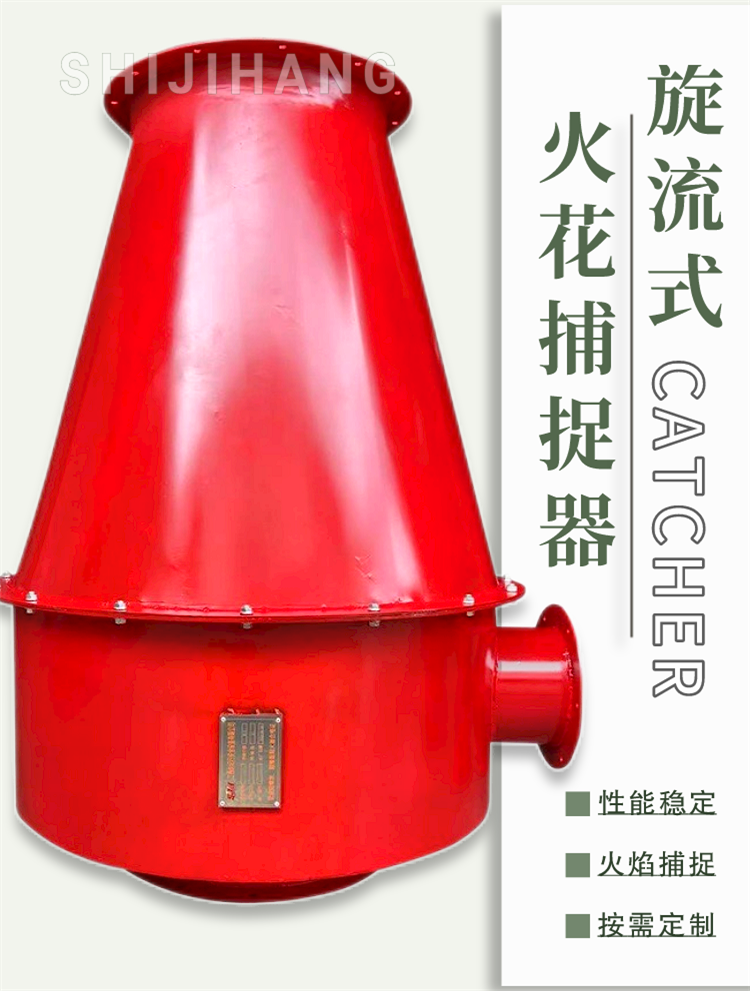

旋流式火花捕捉器 高温锅炉管道火星捕集箱
旋流式火花捕捉器的适用范围：
A类：二保焊、氩弧焊焊接施工时产生的焊烟、激光切割工作时产生的火星火花。以烟气为主，粉尘少量。
B类：高温、生物质锅炉、熔炼炉、火星多，易复燃的工况。此类火捕器在常温火花捕捉器的基础上，额外升级部署必要的机构，例如安装了星型卸料阀，连续刮出火花火星到收集桶，同时有效防止易燃物质碰撞熄灭后，在高温状态下，死灰复燃产生火灾。
由于烟气中通常含有火花，在进入布袋除尘器前如不加以处理，烟气中的火花会进入布袋除尘器，烧毁布袋，导致整个除尘系 统瘫痪，造成经济损失，甚造成重大的安 全事故，因此，对于含有火花的烟尘，需要在其进入布袋除尘器前进行火花捕集器处理。
布袋除尘器用火花捕集器，包括中空壳体和设置在中空壳体内的弧形钢板，中空壳体和弧形钢板形成弧形烟道，中空壳体一端开设有进气口，弧形烟道的末端设置出气口。本火花捕捉器是利用旋流原理消 除烟气中的火花的设备，当含有火花的高温烟气由进气口高速进入火花捕集器时进入弧形烟道，不断碰撞中空壳体而改变运行方向，形成旋流，烟气中所含活性在碰撞中熄灭，从而达到消 除烟气中火花的效 果。

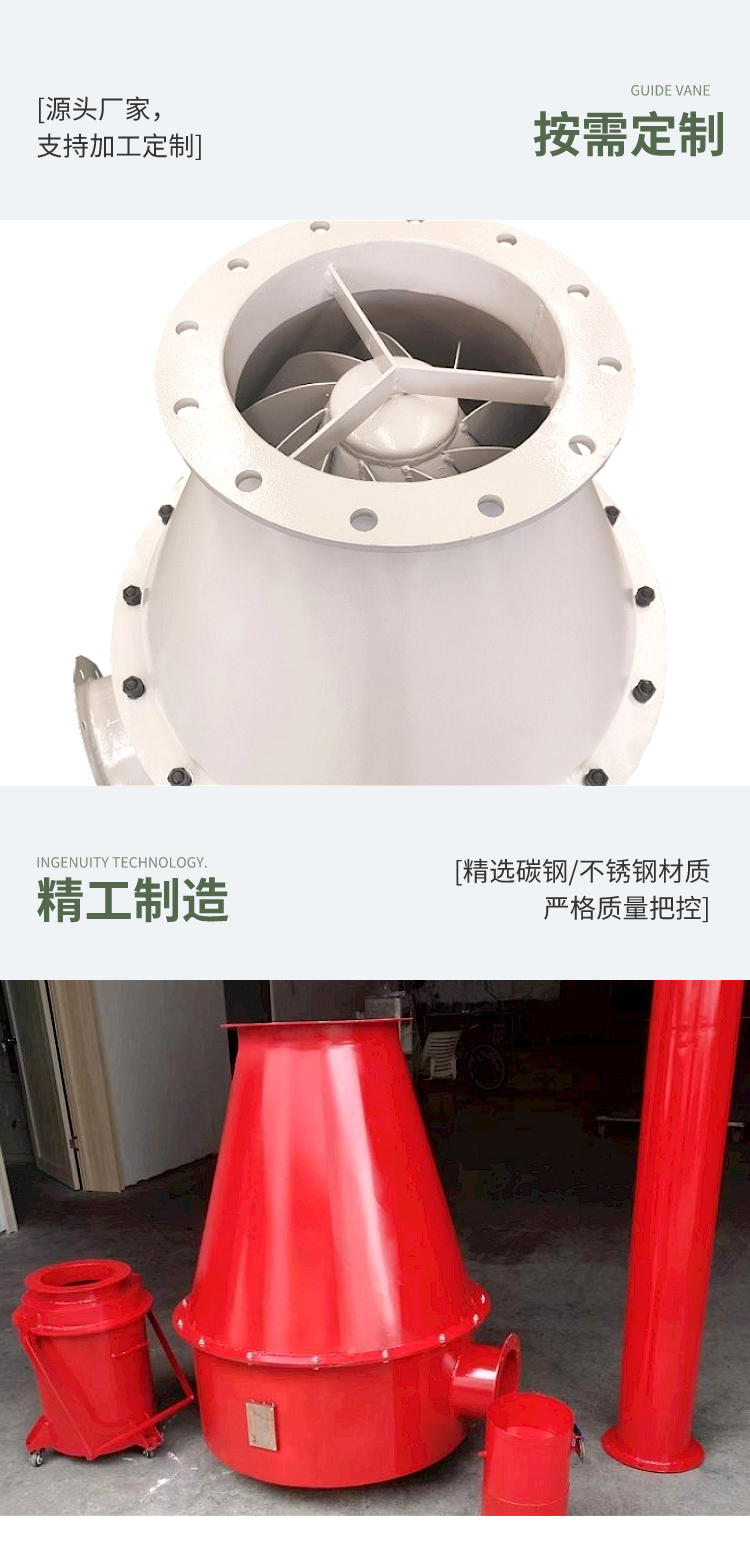

火花捕集器主要有重力沉降、旋流脱离2种形式：前者断面流速需要控制在3m/s以下，装置筒体直径约11~12m，现场无此安装空间。后者与管道等径同轴的筒状装置，主要利用筒内放射状排布的倾斜导流叶片，使颗粒具有较高径向运动趋势，并受轴向气流推挤沿筒壁贴附滑动出口端集尘环，气体从出口中心流出，颗粒则落入集尘环底部灰斗。该装置长度较适中，有追加应用于此的可能，但需要设置与之配套的支架、平台和运灰通道。
火花捕集器的作用：
火花捕集器主要应用于单机袋式除尘器消烟除尘中对于一些高温并且含火星烟气的处理，例如，冲天炉烟气，中频炉烟气，转炉一次烟气等。主要作用是消 除烟气中的火花，以免烧毁袋式除尘器配件除尘器滤袋。火花捕集器有多种结构形式，旋流式，百叶窗式等。其中旋流式捕集方式，利用旋流式导流叶片引导烟气作旋转流动，将大颗粒火星粉尘与导流叶片或管道筒壁碰撞后熄灭。火花捕集器一般装于除尘器入口前面，包括壳体，所述壳体两侧分别设有进气口和出气口，所述壳体下部连接有集灰斗，集灰斗下部设有卸料机构，所述集灰斗下部还设有出灰口，所述壳体安装在支架上，其特征在于：所述壳体内设有内部气流挡板，所述内部气流挡板上设有C型钢。本产品实用各管道：结构简单合理，能起到对火花、大颗粒的捕集效 果，阻力低、降低主机设备的能耗。
